Quality Management
物理性質檢測
以數據驗證穩定，以檢測確保品質。
目的
物理性質檢測主要針對安定化後之還原石進行成效驗證，
透過粒徑分布、膨脹率監測與熱壓測試，確保材料在長期使用中具穩定性與安全性，
可滿足工程應用需求（如 CLSM 回填、道路基層、非結構混凝土等）

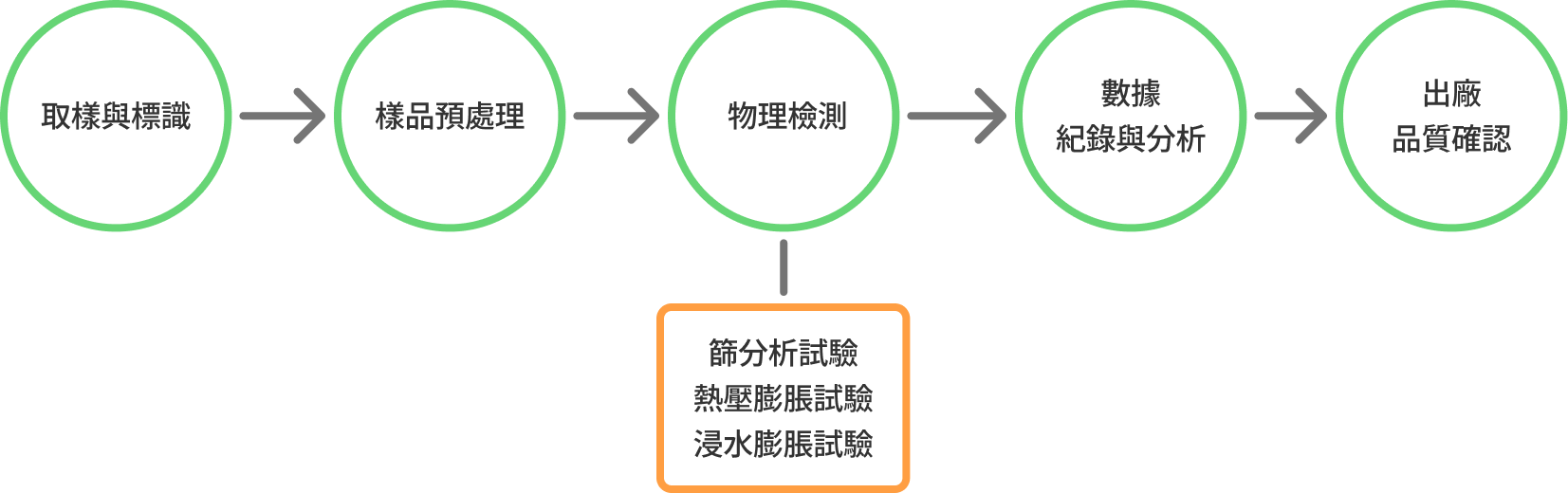

檢測流程
檢測項目
篩分析試驗
篩分析試驗的主要目的是測量樣品中顆粒的粒徑分佈，這對於控制材料品質和特性相對重要（如混凝土配比），且確定粗細粒料的粒徑分佈是否符合相關的工程規範。
篩分析試驗標準參照依CNS 486 A3005 「粗細粒料篩析法」進行。
篩分析試驗標準參照依CNS 486 A3005 「粗細粒料篩析法」進行。
熱壓膨脹試驗
CNS1258之試驗應用於經安定化後之再生粒料(如還原石)藉由熱壓膨脹試驗，可測試水泥或含水泥的砂漿、混凝土製品在長期使用後是否會因內部化學反應而產生體積變化，進而導致爆孔或斷裂等現象。
作為工程規範的依據：用於結構性混凝土的材料（尤其是再生粒料）必須通過CNS1258的檢測，若試驗結果顯示有爆裂、崩解等異常現象，則判定為不合格。
作為工程規範的依據：用於結構性混凝土的材料（尤其是再生粒料）必須通過CNS1258的檢測，若試驗結果顯示有爆裂、崩解等異常現象，則判定為不合格。
浸水膨脹試驗
(CNS15311) 用於檢測經安定化處理後之還原石，並確保其在後續使用在營建材料中不會產生過度的體積膨脹問題，此標準的目的是為了確保還原石等再生粒料的品質，使其符合用於道路基底層、混凝土等建築材料之標準。
試驗方法與標準 依參照中華民國國家標準 CNS 15311《粒料受水合作用之潛在膨脹試驗法》進行7天測試其膨脹率需符合規範標準值<0.5%為判定合格。
試驗方法與標準 依參照中華民國國家標準 CNS 15311《粒料受水合作用之潛在膨脹試驗法》進行7天測試其膨脹率需符合規範標準值<0.5%為判定合格。
使用儀器

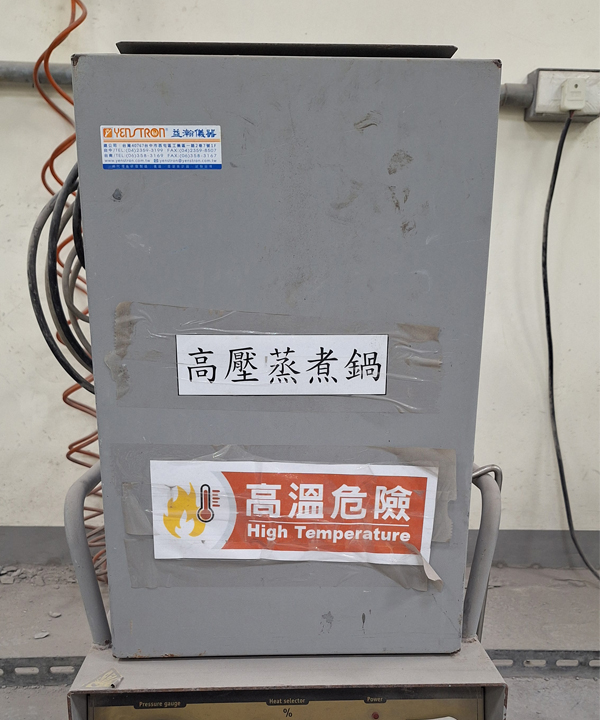

高壓蒸煮鍋
CNS1258熱壓膨脹試驗儀器，將砂漿棒試體放入爐內，壓力維持約20.8kgf/cm2，溫度相當約215.7℃，試驗至少3小時，試驗結果應無局部爆孔、外觀爆裂、破裂、斷裂及崩解等情形。
高壓爐

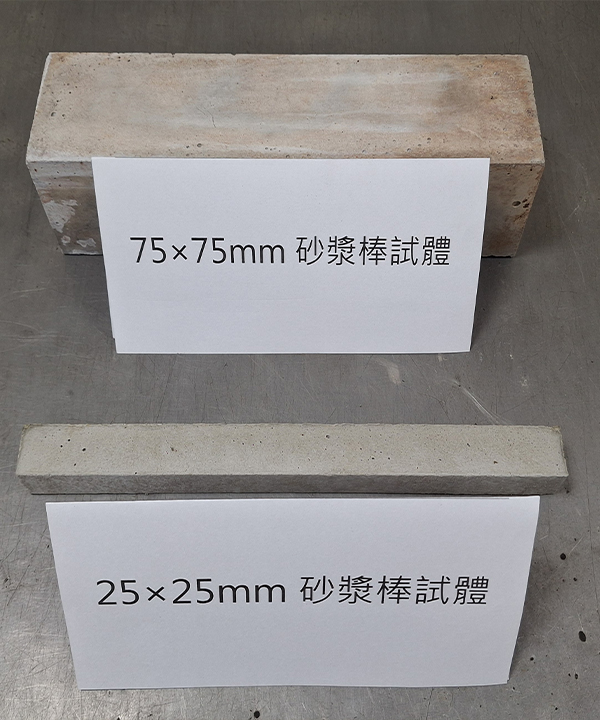

砂漿棒

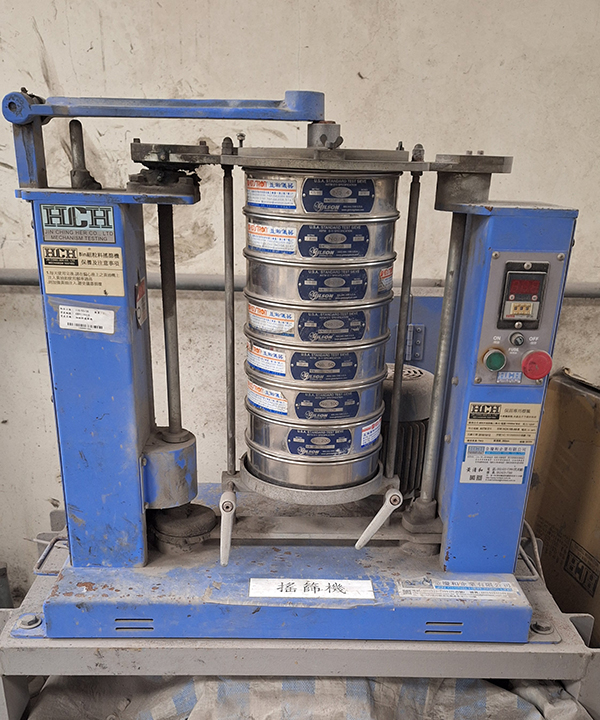

搖篩機
CNS486粗細粒料篩分析儀器，測定粒料粗細級配分布情形。

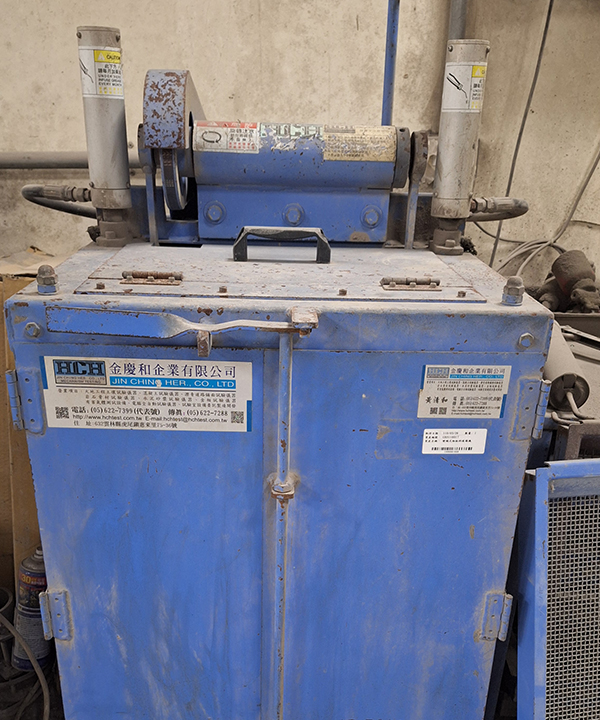

搖篩機
搖篩機

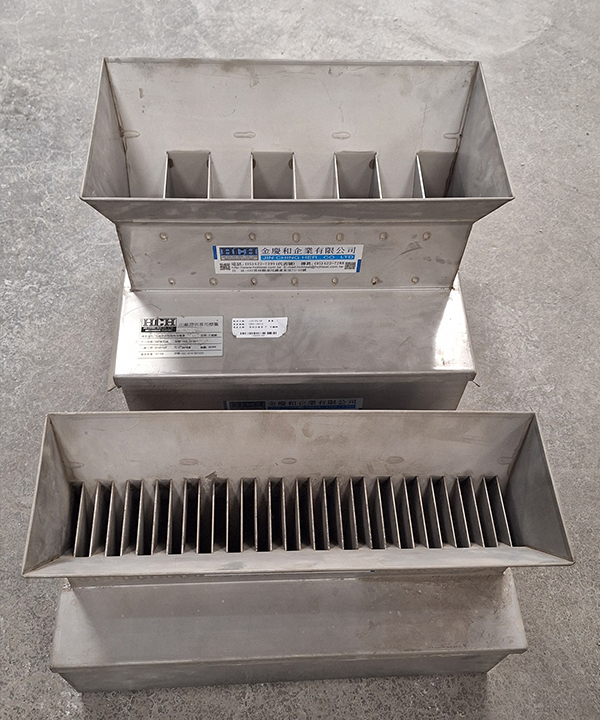

分樣器

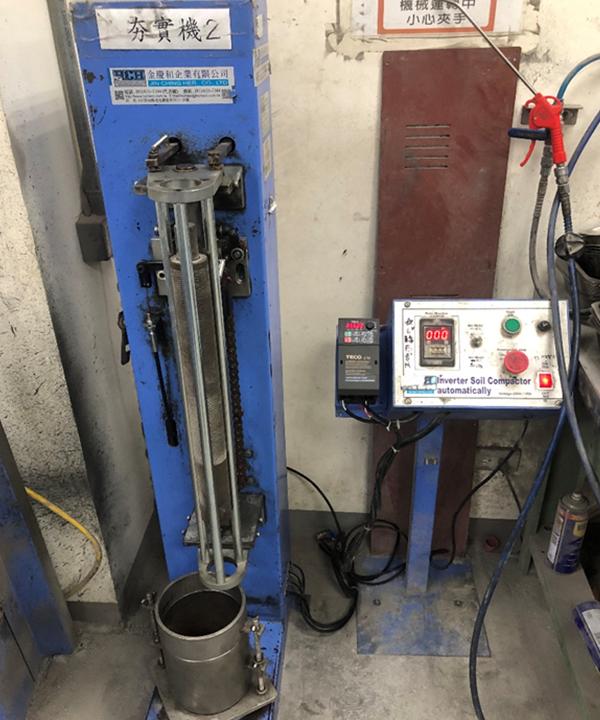

夯實機
製作CNS15311粒料受水合作用之潛在膨脹試驗之試樣的儀器。
搖篩機

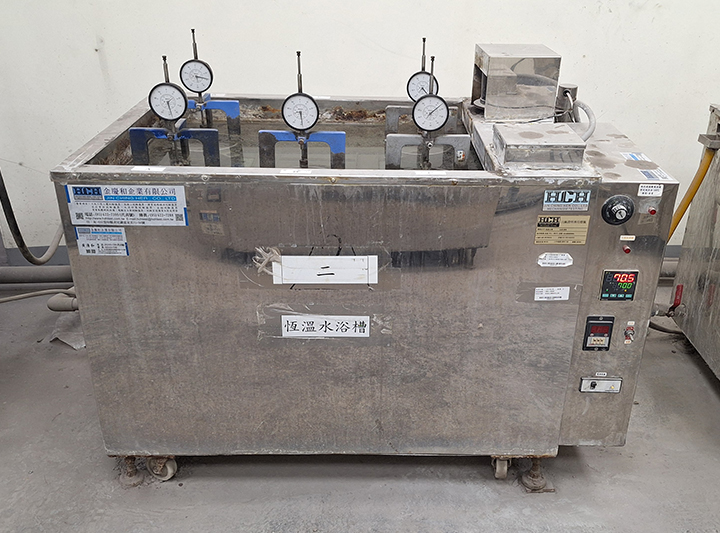

水浴槽
CNS15311粒料受水合作用之潛在膨脹試驗儀器，將夯實後試樣浸於70±3℃之水中，連續7天讀取測微錶數值，7天後膨脹百分比應小於0.5%。
水浴槽
檢測報告
物理性質檢測結果顯示，台鋼資源安定化後材料膨脹率顯著降低，粒徑分布穩定且符合工程級配要求，為 CLSM 與再生骨料應用提供可靠品質依據。
